Válvula de Estrangulación Folleto

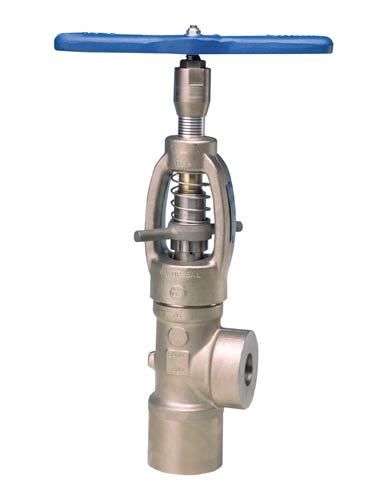

Las válvulas de estrangulación Conval Clampseal® están diseñadas para una amplia gama de aplicaciones de servicio exigentes que requieren un control de flujo reiterado y un cierre seguro.
- Los costos de ciclo de vida más bajos de la industria
- Venturi/asiento sustituibles
- Baja velocidad mediante el asiento principal
- Control de flujo preciso
- Bonete de cierre a presión
- El mejor seccionamiento de la industria
Tamaños estándar
Tamaños hasta 4 pulgadas
Especificaciones de presión
Clase ASME hasta 4500 #
Materiales ASME forjados estándar
SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316
Se encuentran disponibles otros materiales a pedido
Accesorios
Accesorios actuadores: aire, motor, hidráulico
Interruptor de fin de carrera: individual o doble
Dispositivos de bloqueo: abierto, cerrado o ambos
Indicador de posición
Cubierta del vástago
CARACTERÍSTICAS DE DISEÑO
Venturi/asiento de acero inoxidable 4400 sustituibles
El Venturi forma parte esencial del asiento extraíble. Podría sustituirse fácilmente si fueran necesarias otras características o la sustitución debido a un desgaste excesivo. El orificio tiene las dimensiones necesarias como para mantener la velocidad del fluido del asiento por debajo de niveles perjudiciales. El ángulo del orificio de salida está diseñado para minimizar el ruido y la erosión de la tubería descendente. Se encuentran disponibles diferentes materiales resistentes a la erosión. Consulte con la fábrica.
Indicador de posición
El indicador de posición es de fácil lectura e indica con exactitud la posición del vástago de la válvula.
Sistema de empaquetadura de carga axial
El diseño axial asegura una precisión de marcha concéntrica estanca que elimina la caga lateral de la empaquetadura y minimiza las fuerzas de desgaste en los componentes de guarnición. Esta característica es fundamental para obtener un desempeño superior de la válvula.
Conjunto de vástago acoplado
El conjunto de vástago está acoplado al orificio para suministrar un correcto control. Al igual que el conjunto de asiento de orificio, puede intercambiarse fácilmente si se necesitaran diferentes características de flujo, o bien debido a un exceso de erosión o un problema de corrosión.
Bonete de cierre a presión
El bonete de cierre a presión, simple y efectivo, proporciona un rápido acceso para tareas de mantenimiento sin tener que cortar soldaduras o tener que sustituir anillos de sello ni juntas. La integridad de la junta entre el cuerpo y el bonete se mantiene mediante varios ciclos térmicos.
Casquillo de una pieza
En condiciones ambientales extremas, es mejor contar con un diseño más simple y una menor cantidad de piezas. El casquillo de acero inoxidable de larga duración de una pieza contribuye a la longevidad de la válvula.
Asiento trasero accionado por presión
El asiento trasero accionado por presión Clampseal® proporciona máxima integridad a la válvula, asegurando una parada interna positiva al conjunto del disco y al vástago de la válvula. El asiento trasero accionado por presión también extiende la vida útil de la empaquetadura, aislando en condiciones de seguridad la empaquetadura respecto de la presión cuando la válvula se encuentra completamente abierta.
Posibilidad de renovación rápida en línea
La válvula CLAMPSEAL® es mucho más fácil de renovar respecto de cualquier otra válvula disponible en el mercado. La línea de válvulas CLAMPSEAL® ofrece una solución modular a los elevados gastos de mantenimiento. Los bajos costos de adquisición no son tan importantes como los bajos costos a lo largo de la vida útil de una válvula. Mantener una válvula Conval es mucho más fácil y económico que sustituir una válvula de los competidores.
